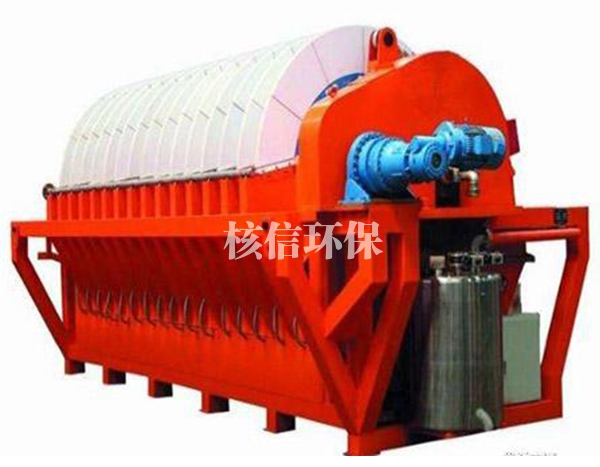

圆盘过滤机使将数个过滤圆盘装在一根水平空心轴上组成的真空过滤机。其过滤动力也是来自于真空造成的压力差。每个圆盘又分成若干个小扇形过滤叶片，每个扇形过滤叶片即构成一个滤室，它适用于过滤密度小，不易沉淀的悬浮液。

　　1、过滤板放在槽体中，槽体中煤浆的液面在空心轴的抽线以下，过滤板顺时针转动，依次、经过过滤区、干燥区和滤饼吹落区。当过滤板处在过滤区时，它于真空泵相连接，在真空泵的抽气作用下，煤浆附在滤布的表面上并进行过滤;当过滤板处在干燥区时，它仍与真空泵相连，由于这时过滤板已离开煤浆，所以抽气作用只是让空气通过滤饼将孔隙中的水分带走，使之进一步脱水。

　　2、而在过滤板处于滤饼吹落区时，它转而与鼓风机相连，利用吹风将滤板上的滤饼吹下。在这三个工作区的中间，均有过渡区(Ⅱ、IV、Ⅵ)。过滤区是死带，其作用是防止过滤板从一个工作区转人另一个工作区时互相串气。过渡区应有适当的大小，如出现串气，过滤效果会大大降低。从上述工作原理可见。

　　3、圆盘过滤机具有如下特点：

　　①、虽然圆盘过滤机是连续工作的过滤设备，但对每个过滤板来说，它的工作是间断的，工作中经过过滤、干燥、卸料3个工序。2、过滤板处在各个工作区的时间，不仅与过滤机的转数有关，还与各个区域所占的角度有关，后者可以通过分配头进行调节。

　　②、在过滤工作时，扇形过滤板上每一点所经历的过滤时间都不一样，它取决于该点的径向位置。在图4一2a中，过滤板上n点所经历的过滤时间较短，m点较长。增加每个圆盘上的过滤板数目，可以缩短两个点的时间差距，从而更合理地利用过滤板的面积。

　　③、由于每个扇形过滤板之间都有不工作的间隙，为减少回盘上这些不工作的面积，过滤板的数目又不宜太多。在每个圆盘上，扇形滤板的较合理数目大约是10片，一般可在8一16片范围里选用。
